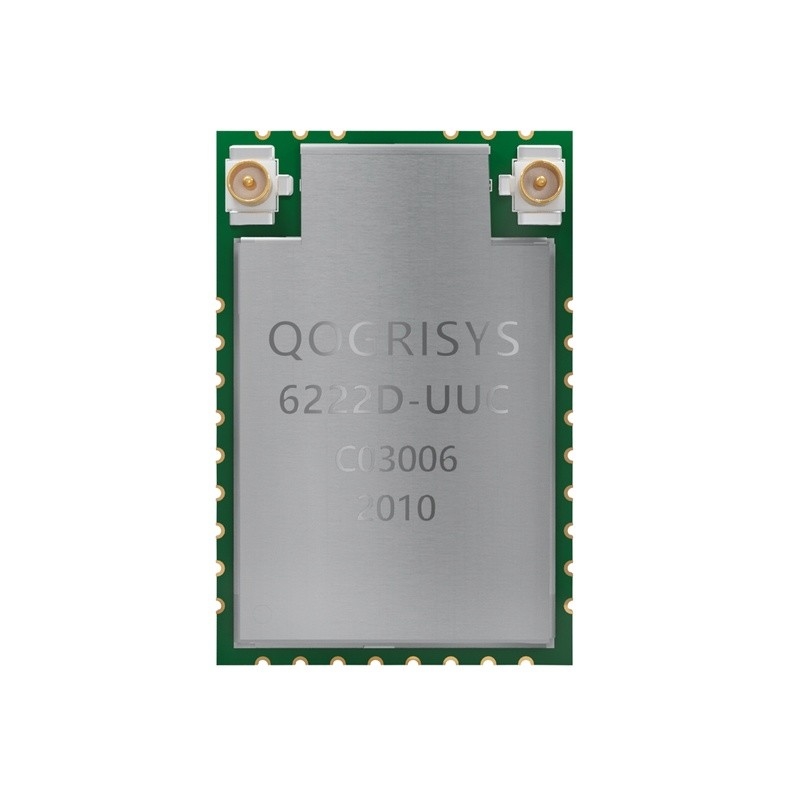

Two IPEX Wifi Bluetooth Module 867Mbps 32 Pins For OTT IPTV

OTT IPTV için İki IPEX Wifi Bluetooth Modülü 867Mbps 32 Pin

  • Vurgulamak

    İki IPEX Wifi Bluetooth Modülü

    ,

    OTT IPTV Wifi Bluetooth Modülü

    ,

    867Mbps Wifi Alıcı-Verici Modülü

  • Modül
    6222D-UUC
  • Son derece entegre
    - Evet.
  • uymak
    IEEE802.11a/b/g/n/ac
  • Anten
    2T2R+BT KARINCA
  • IPEX
    İki
  • Pimler
    32
  • Menşe yeri
    ÇİN
  • Marka adı
    OFLYCOMM
  • Sertifika
    CE/ROSH/REACH
  • Model numarası
    6222D-UUC
  • Min sipariş miktarı
    5 Adet
  • Fiyat
    USD4.5-7.5/pcs
  • Ambalaj bilgileri
    makara
  • Teslim süresi
    15-40 iş günü
  • Ödeme koşulları
    T/T
  • Yetenek temini
    4000000 adet/ay

OTT IPTV için İki IPEX Wifi Bluetooth Modülü 867Mbps 32 Pin

Orijinal Wifi Bluetooth Modülü OTT / IPTV için 867Mbps'e kadar hız

6222D-UUC, tüm Wi-Fi ve Bluetooth işlevlerine sahip düşük maliyetli ve düşük güç tüketimi modülüdür.Bluetooth kulaklık uygulamalarıKesintisiz roaming yetenekleri ve gelişmiş güvenlik ile, aynı zamanda kablosuz LAN'daki farklı satıcılarla etkileşime girebilir.

OTT IPTV için İki IPEX Wifi Bluetooth Modülü 867Mbps 32 Pin 0
6222D-UUC'ye hızlı bir bakış

15 GHz 802.11ac veya 2.4G/5G 802.11n WLAN uygulamaları için.WLAN SOC.

2. 867 Mbps verim hızı ile çift akışlı uzaylı multipleks.

3.2.4GHz: 20/40MHz desteği

4.5GHz: 20/40/80MHz

5WLAN ve BT denetleyici için.USB2.0

Pin Tanımı

OTT IPTV için İki IPEX Wifi Bluetooth Modülü 867Mbps 32 Pin 1



Hayır. Adı Türü Açıklama Voltaj
1 GPIO5 İ/Ç

IC GPIO5

(sFlash MISO PIN)


2 GPIO4 İ/Ç

IC GPIO4

(sFlash MOSI PIN)


3 EESK İ/Ç Dış Serial Flash Saati
(dongle uygulaması için sFlash)

4 EECS İ/Ç Dış 32K veya RTC saat girişi
(sFlash CS PIN)

5 GND - Evet. Yer bağlantıları
6 WL_DP+ İ/Ç USB veri + (USB2.0)
7 WL_DM- İ/Ç USB veri- (USB2.0)
8 GND - Evet. Yer bağlantıları
9 GPIO3_WPS - Evet. IC GPIO3 ((WLAN WPS))
10 GPIO8_LED - Evet. IC GPIO8 ((WLAN LED düşük aktif)
11 GND - Evet. Yer bağlantıları
12 BT_RF İ/Ç BT RF bağlantısı
13 GND - Evet. Yer bağlantıları
14 BT_WAKE_HOST O. BT uyandırmak HOST 3.3V
15 HOST_WAKE_BT Ben... HOST Uyan BT 3.3V
16 GPIO0 - Evet. IC GPIO0
17 GPIO1 - Evet. IC GPIO1
18 GND - Evet. Yer bağlantıları
19 WL_RF1 İ/Ç 2.4G/5G Wi-Fi RF portu1 (Önerilen)
20 GND - Evet. Yer bağlantıları
21 GND - Evet. Yer bağlantıları
22 WL_RF0 İ/Ç 2.4G/5G Wi-Fi RF portu0 (Önerilen)
23 GND - Evet. Yer bağlantıları
24 GND - Evet. Yer bağlantıları
25 GND - Evet. Yer bağlantıları
26 WL_WAKE_HOST O.

WLAN uyandırma host

(IC GPIO6 ile paylaşılıyor)

3.3V
27 Dönüştür Ben...

Aygıt için pencereyi etkinleştir

ON: yüksek çek, OFF: düşük çek.

3.3V
28 HOST_WAKE_WL Ben...

HOST_WAKE_WLAN

(IC GPIO7 ile paylaşılıyor)

3.3V
29 GND - Evet. Yer bağlantıları
30 VDD33 P 3.3V Girdi voltajı 3.3V
31 NC - Evet. Bağlantı yok (Yüzen)
32 GND - Evet. Yer bağlantıları

Uygun Uygulama

6222D-UUC'yi Tablet/Notebook/TV board/Reklam makinesi/OTT/IPTV/DVB/STB/DV/IPC/Mini Driving Recorder/Doorbell/Smart TV vb'ye uygulayabilirsiniz.

Daha Fazla Soru

S1: İlgili sürücüyü nasıl alabilirim?

Lütfen proje bilgilerinizle satışa başvurun, fae kişi size bilgilerinize göre uygun bir tane gönderecektir.

S2:Modülleriniz sertifikalandırılıyor mu?

Evet, tüm modüllerimizin sertifikaları var.



Kimmiş?Oflycomm?



OFLYCOMM, müşterilere mükemmel IOT bağlantı çözümleri sunmaya adanmıştır. Topladığımız ve endüstri piyasalarının birçok yıllık deneyimiyle.Lan geniş bant bağlantısından Wan hücresel iletişimine ve endüstride kaliteli destek kaynaklarını entegre etmenin derinliğine, müşterilere mükemmel bir hizmet sunmak için.
