Ürün Detayları
Menşe yeri: ÇİN
Marka adı: OFLYCOMM
Sertifika: CE/ROHS/REACH
Model numarası: 6221E-UUC-02
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5/adet
Fiyat: USD 3.3-5.5/pcs
Ambalaj bilgileri: makara
Teslim süresi: 15-40 iş günü
Ödeme koşulları: T/T
Yetenek temini: 4000000 adet/ay
Model NO.: |
6221E-UUC-02 |
Doğum yeri: |
Guangdong, Çin |
Çalışma Sıcaklığı(min.): |
0°C |
Çalışma Sıcaklığı(tip.): |
25°C |
Çalışma Sıcaklığı(maks.): |
70°C |
VCC33: |
3.3V |
Model NO.: |
6221E-UUC-02 |
Doğum yeri: |
Guangdong, Çin |
Çalışma Sıcaklığı(min.): |
0°C |
Çalışma Sıcaklığı(tip.): |
25°C |
Çalışma Sıcaklığı(maks.): |
70°C |
VCC33: |
3.3V |

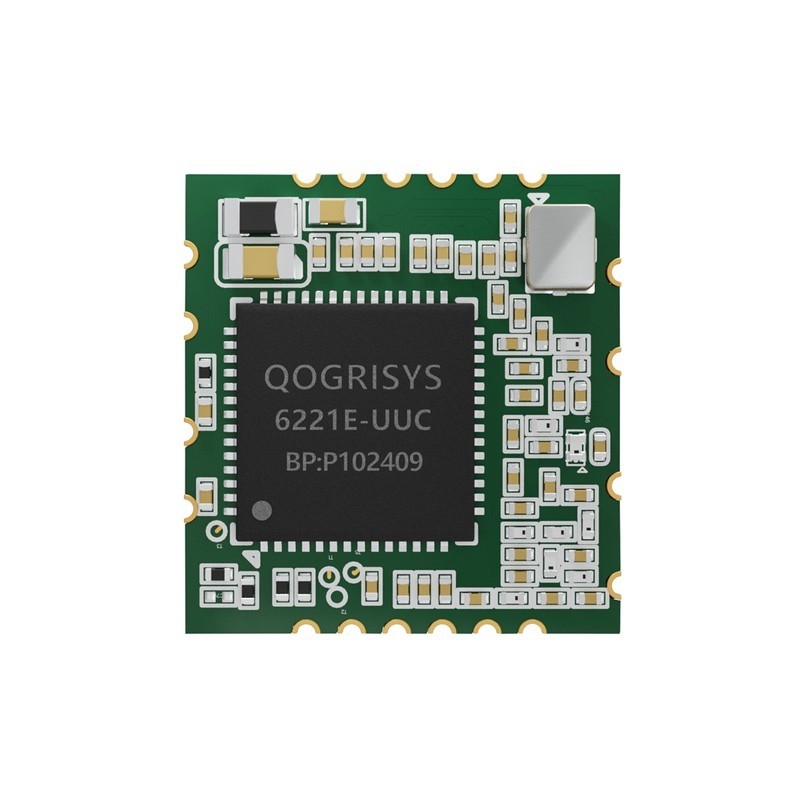

Model Adı: 6221E-UUC
Ürün Tanımı: Wi-Fi/Bluetooth işlevlerini destekler
Boyut: L x W x H: 13 x 12.2 x 1.7 mm
Wi-Fi Arayüzü: USB 2.0
BT Arayüz: USB 2.0
Çalışma sıcaklığı: 0°C - 70°C
Depolama sıcaklığı: -55°C - 85°C
RoHS:Tüm donanım bileşenleri AB RoHS direktifiyle tamamen uyumludur
| Hayır | Adı | Türü | Açıklama | Voltaj |
| 1 | GND | - | Yer bağlantıları | |
| 2 | WL_BT_ANT | İ/Ç | 5G Wi-Fi ve BT ANT | |
| 3 | WL_ANT | İ/Ç | 2.4G Wi-Fi ANT | |
| 4 | GND | - | Yer bağlantıları | |
| 5 | PCM IN | Ben... | PCM IN | 3.3V |
| 6 | PCM OUT | O. | PCM OUT | 3.3V |
| 7 | PCM SYNC | O. | PCM SYNC | 3.3V |
| 8 | PCM CLK | İ/Ç | PCM CLK | 3.3V |
| 9 | BT_WAKE_HOST | O. |
Uyanma HOST için Bluetooth cihazı Varsayılan düşük, yüksek aktif. |
3.3V |
| 10 | HOST_WAKE_BT | Ben... |
Uyanma Bluetooth cihazı için HOST Bu pin NC tutabilir, USB arayüzü BT uyanık kullanarak |
3.3V |
| 11 | VDD33 | P | 3.3V Güç Girişi | 3.3V |
| 12 | D- | İ/Ç | USB DATA DM | |
| 13 | D+ | İ/Ç | USB DATA DP | |
| 14 | GND | - | Yer bağlantıları | |
| 15 | NC | İ/Ç | Yüzen | |
| 16 | WL_DIS | Ben... |
Wi-Fi'yi engelle. WL ON: yüksek çek; WL OFF: düşük çek Bu pin fonksiyonu desteklenmiyor |
3.3V |
| 17 | BT_DIS | Ben... |
Bluetooth DESABLE. BT ON: yüksek çek; BT OFF: düşük çek Bu pin fonksiyonu desteklenmiyor |
3.3V |
| 18 | CHIP_EN | Ben... |
CHIP ENABLE, Öntanımlı olarak AÇIK: yüksek çek; KES: düşük çek Modül varsayılan yüksek çekim |
3.3V |
| 19 | HOST_WAKE_WL | Ben... |
Uyanma Wi-Fi cihazına HOST Varsayılan yüksek, giriş düşük uyanma modülü |
3.3V |
| 20 | WL_WAKE_HOST | O. |
Wi-Fi cihazı uyandırmak için HOST Varsayılan düşük, çıkış yüksek uyandırmak için makine |
3.3V |
| 21 | NC | - | Yüzen | |
| 22 | GPIO8 | İ/Ç |
LED GPIO LED katoduna bağlan |
3.3V |
P: Güç I: Giriş O: Çıkış
