Ürün Detayları
Menşe yeri: ÇİN
Marka adı: OFLYCOMM
Sertifika: CE/FCC/SRRC/ROHS/REACH
Model numarası: 6223A-SRD
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5/adet
Fiyat: USD 2.1-3/pcs
Ambalaj bilgileri: makara
Teslim süresi: 15-40 iş günü
Ödeme koşulları: T/T
Yetenek temini: 4000000 adet/ay
yonga seti: |
RTL8723DS |
Wi-Fi Standardı: |
IEEE802.11b/g/n |
Sıklık: |
2.4 GHz |
Arayüz: |
SDIO/Uart |
İşletim Sistemi Desteği: |
Windows/Android /Linux |
Güvenlik: |
WEP,TKIP,AES,WPA,WPA2 |
Boyut: |
12.0x12.0x1.8mm |
Uygulama: |
Tablet bilgisayar |
yonga seti: |
RTL8723DS |
Wi-Fi Standardı: |
IEEE802.11b/g/n |
Sıklık: |
2.4 GHz |
Arayüz: |
SDIO/Uart |
İşletim Sistemi Desteği: |
Windows/Android /Linux |
Güvenlik: |
WEP,TKIP,AES,WPA,WPA2 |
Boyut: |
12.0x12.0x1.8mm |
Uygulama: |
Tablet bilgisayar |

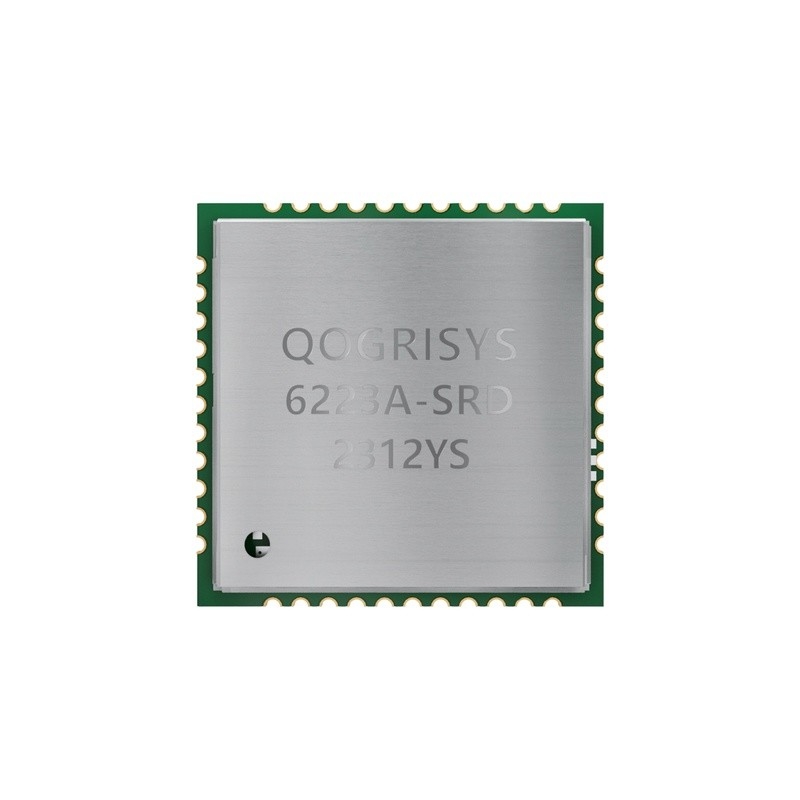

6223A-SRD, LGA (Land-Grid Array) ayak izine sahip küçük boyutlu ve düşük profilli bir Wi-Fi + BT Combo modülüdür, kart boyutu 12mm*12mm'dir ve modül kalınlığı 1.9mm'dir.SMT prosesinde kolayca üretilebilir ve tablet PC, ultrabook, mobil cihaz ve tüketici ürünleri için son derece uygundur.BT için ana işlemci ve yüksek hızlı UART arayüzü ile bağlanmak için Wi-Fi için SDIO arayüzü sağlar.Ayrıca BT denetleyicisi aracılığıyla harici ses codec bileşenine doğrudan bağlantı ile ses verisi aktarımı için bir PCM arabirimine sahiptir.Wi-Fi çıkışı teorik olarak 1x1 802.11nb/g/n MIMO teknolojisi kullanılarak 150 Mbps'ye kadar çıkabilir ve Bluetooth, BT2.1+EDR/BT3.0 ve BT4.2'yi destekleyebilir.6223A-SRD, gelişmiş COMS sürecini temel alan yüksek düzeyde entegre Wi-Fi/BT tek çip kullanır.6223A-SRD, PCB üzerinde daha az pasif bileşen kalması dışında, SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM ve LDO/SWR gibi tüm Wi-Fi/BT fonksiyon bloklarını bir çipe entegre eder.
Bu kompakt modül, Wi-Fi + BT teknolojilerinin bir kombinasyonu için eksiksiz bir çözümdür.Modül, Akıllı telefonlar ve Taşınabilir cihazlar için özel olarak geliştirilmiştir.
Genel Özellikler
|
Model adı |
6223A-SRD |
|
Ürün Açıklaması |
Wi-Fi/Bluetooth işlevlerini destekleyin |
|
Boyut |
U x G x Y: 12 x 12 x 1,8 (tipik) mm |
|
Wi-Fi Arayüzü |
SDIO V2.0'ı destekleyin |
|
BT Arayüzü |
UART / PCM |
|
Çalışma sıcaklığı |
0°C ila 70°C |
|
Depolama sıcaklığı |
-40°C ila 85°C |
|
RoHS |
Tüm donanım bileşenleri, AB RoHS direktifiyle tamamen uyumludur |
Dijital IO, VDD33 veya VDD18 uygulamasını destekler.
|
Min. |
Tip. |
Maks. |
Birim |
|
|
Çalışma sıcaklığı |
0 |
25 |
70 |
derece C |
|
VCC33 |
3.15 |
3.3 |
3.45 |
V |
|
VDIO |
1.7 |
1.8 veya 3.3 |
3.45 |
V |
Wi-Fi/BT RF Spesifikasyonu 2.1 2.4GHz RF Spesifikasyonu
|
Özellik |
Açıklama |
|||
|
Çalışma Frekansı |
2.400~2.4835GHz |
|||
|
spektrum maskesi |
Min.s/g/n |
Tip.s/g/n |
Maks.s/g/n |
Birim s/g/n |
|
1. yan loblar(fc ± 11MHZ'ye) |
- |
-42/-38/-32 |
- |
dBr |
|
2. yan loblar (fc ± 22MHZ'ye kadar) |
- |
-52/-60/-60 |
- |
dBr |
|
Frekans.Hata payı |
-20/-20/-20 |
- |
20/20/20 |
ppm |
|
standartlar |
Wifi: BT: |
|||
|
Modülasyon |
Wifi: BPSK(1Mbps), BT: QPSK(2Mbps), |
|||
|
PHY Veri oranları |
Wifi: BT: |
|||
|
Çıkış Gücü İletim |
Wifi: BT: 17±1.5dBm |
|||
|
EVM |
802.11b /1Mbps : EVM≦-10dB 802.11b /11Mbps : EVM≦-10dB 802.11g /6Mbps : EVM≦-5dB 802.11g /54Mbps : EVM≦-25dB 802.11n/6.5Mbps : EVM≦-5dB 802.11n/65Mbps : EVM≦-28dB 802.11n/13.5Mbps : EVM≦-5dB 802.11n/135Mbps : EVM≦-28dB |
|
Alıcı Hassasiyeti (Wi-Fi) |
802.11b@%8 BAŞINA |
|
6 Mb/sn Başına 802.11g@%10 ≦-87dBm 9 Mb/sn ≦-86dBm 12 Mb/sn≦ -84dBm 18 Mb/sn≦ -82dBm 24Mbps≦ -79dBm 36Mbps≦ -75dBm 48Mbps ≦-71dBm 54Mbps ≦-70dBm Maksimum giriş seviyesi≥-20 |
|
|
802.11n@%10 HT20_MCS BAŞINA 0 ≦-87dBm HT20_MCS 1≦ -84dBm HT20_MCS 2 ≦-82dBm HT20_MCS 3 ≦-79dBm HT20_MCS 4 ≦-75dBm HT20_MCS 5 ≦-71dBm HT20_MCS 6 ≦-70dBm HT20_MCS 7 ≦-69dBm Maksimum giriş seviyesi≥-20 HT40_MCS 0≦-84 HT40_MCS 1≦-81 HT40_MCS 2≦-79 HT40_MCS 3≦-76 HT40_MCS 4≦-72 HT40_MCS 5≦-68 HT40_MCS 6≦-67 HT40_MCS 7≦-66 |
|
|
Alıcı Hassasiyeti (BT) |
-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps |
|
İşletim Kanalı |
Wi-Fi 2.4GHz: 13: (Bölüm 1-13) – Avrupa |
FN-LINK TEKNOLOJİSİ SINIRLI 4 Özel ve Gizli Bilgiler
6223A-SRD
|
14: (Kanal 1-14) – Japonya BT 2.4GHz: Kanal.0 ~78 |
|
|
Medya Erişim Kontrolü |
Wi-Fi: ACK BT ile CSMA/CA: AFH, Zaman Bölmesi |
|
Anten |
Harici Anten |
|
Ağ mimarisi |
Wi-Fi: Geçici mod (Eşler Arası) Altyapı modu Yazılım Erişim Noktası Doğrudan kablosuz bağlantı |
|
Güvenlik |
Wi-Fi: WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64bit ve 128bit, IEEE 802.11x, IEEE 802.11i BT: Basit Soyma |
|
İşletim Sistemi Desteklenir |
Android / Linux |
|
Ana Bilgisayar Arayüzü |
Wi-Fi: SDIO BT: UART |
|
Çalışma gerilimi |
3,3±10% Vdc G/Ç besleme gerilimi |
|
Boyut |
Tipik L12.0*W12.0*H1.8mm |
